Fungsi PCB serta Komponen dan Kegunaannya

ENSIKLOPEDIA – Jakarta, 3 Oktober 2026. Teknologi modern membutuhkan fungsi PCB sebagai fondasi utama untuk mengalirkan arus listrik secara stabil. Anda bisa menemukan papan sirkuit ini pada ponsel pintar, laptop, hingga perangkat otomotif cerdas. Tanpa komponen ini, berbagai gawai canggih tidak akan bisa menyala dengan optimal. Perkembangan industri elektronik global pun mendorong kebutuhan papan sirkuit yang makin kompleks dan berukuran makin ringkas.

Pasar papan sirkuit cetak global terus mencatatkan pertumbuhan signifikan setiap tahun. Lonjakan permintaan kendaraan listrik serta perangkat pintar menjadi pendorong utama tren tersebut. Pabrikan terus berinovasi untuk menciptakan desain yang lebih efisien dan tahan panas. Langkah ini krusial agar perangkat elektronik tidak mudah rusak saat memproses daya tinggi.

Mengenal Pentingnya Fungsi PCB dalam Perangkat Elektronik

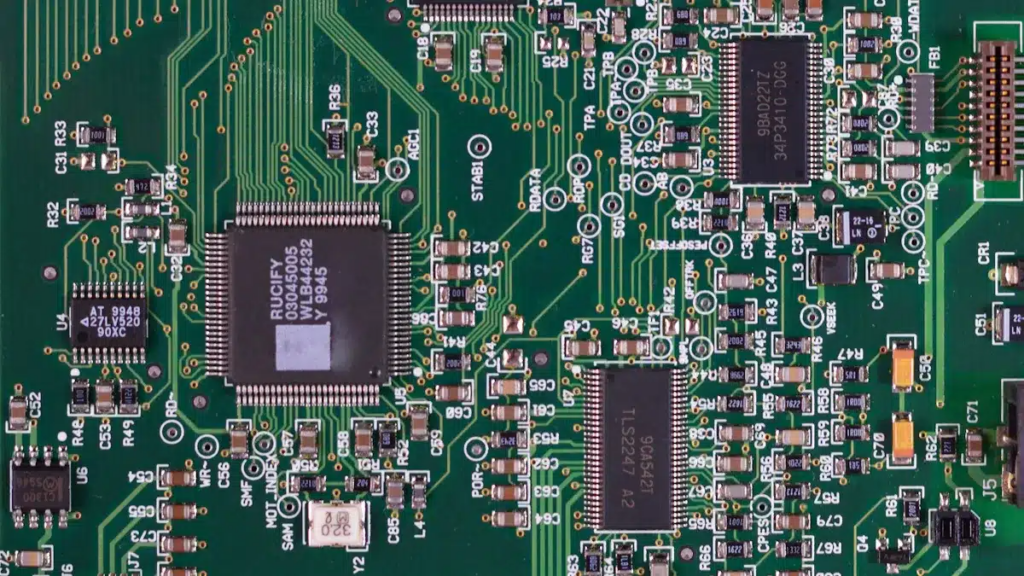

Secara sederhana, kegunaan PCB adalah menghubungkan berbagai komponen elektronik melalui jalur konduktor yang presisi. Papan ini menggantikan sistem kabel rumit yang dahulu sering membingungkan para teknisi. Hasilnya, susunan komponen menjadi jauh lebih rapi, aman, dan efisien. Jalur tembaga pada papan akan mengalirkan sinyal listrik tanpa risiko korsleting. Kehadiran fungsi PCB juga meminimalkan gangguan sinyal elektromagnetik antar Jalur.

Penggunaan papan sirkuit juga berhasil memangkas ukuran fisik perangkat elektronik dengan sangat drastis. Produsen bisa memuat ribuan sambungan listrik dalam satu papan berukuran beberapa sentimeter saja. Selain itu, proses manufaktur massal menjadi jauh lebih cepat dan hemat biaya produksi. Keandalan perangkat elektronik pun meningkat tajam berkat struktur papan yang kokoh.

Struktur Utama Papan Sirkuit Modern

Papan sirkuit terdiri dari beberapa lapisan bahan yang saling menempel dengan sangat kuat. Setiap lapisan memiliki peran khusus untuk mendukung fungsi PCB secara keseluruhan.

• Substrat merupakan lapisan landasan utama yang biasanya terbuat dari bahan serat kaca.
• Tembaga berfungsi sebagai jalur konduktor untuk mengalirkan arus listrik antar komponen.
• Solder mask memberi warna khas pada papan sekaligus melindungi jalur dari oksidasi.
• Silkscreen mencetak simbol serta teks untuk mempermudah proses perakitan komponen.

Komponen Penting dan Kegunaannya pada Papan Sirkuit

Sebuah papan sirkuit tidak akan bisa bekerja sendiri tanpa kehadiran komponen pendukung. Setiap bagian memiliki peran spesifik yang saling melengkapi satu sama lain.

Resistor untuk Membatasi Arus Listrik

Resistor bertugas mengatur dan membatasi aliran arus listrik yang masuk ke dalam sirkuit. Komponen ini melindungi bagian lain yang sensitif dari risiko lonjakan arus berlebih. Hambatan listrik yang tepat akan menjaga fungsi PCB tetap berjalan secara stabil dan aman.

Kapasitor Penyimpan Energi Sementara

Kapasitor berfungsi menyerap serta menyimpan energi listrik sementara waktu sebelum melepaskannya kembali. Komponen ini sangat efektif untuk meratakan tegangan dan menyaring gangguan sinyal listrik. Kehadirannya memastikan pasokan daya ke komponen inti tetap konstan.

Dioda Penyearah Arah Arus

Dioda memiliki peran vital untuk mengalirkan arus listrik hanya ke satu arah saja. Komponen ini mencegah arus balik yang bisa merusak komponen sensitif lainnya. Dioda pemancar cahaya juga sering dipakai sebagai indikator visual pada papan.

Transistor dan Fungsi PCB sebagai Sakelar Otomatis

Kehadiran transistor memperkuat fungsi PCB dalam mengendalikan serta memperkuat sinyal listrik secara presisi. Transistor dapat bekerja sebagai sakelar elektronik berkecepatan tinggi dalam rangkaian digital. Tanpa transistor, pemrosesan data pada mikroprosesor modern tidak akan pernah terwujud.

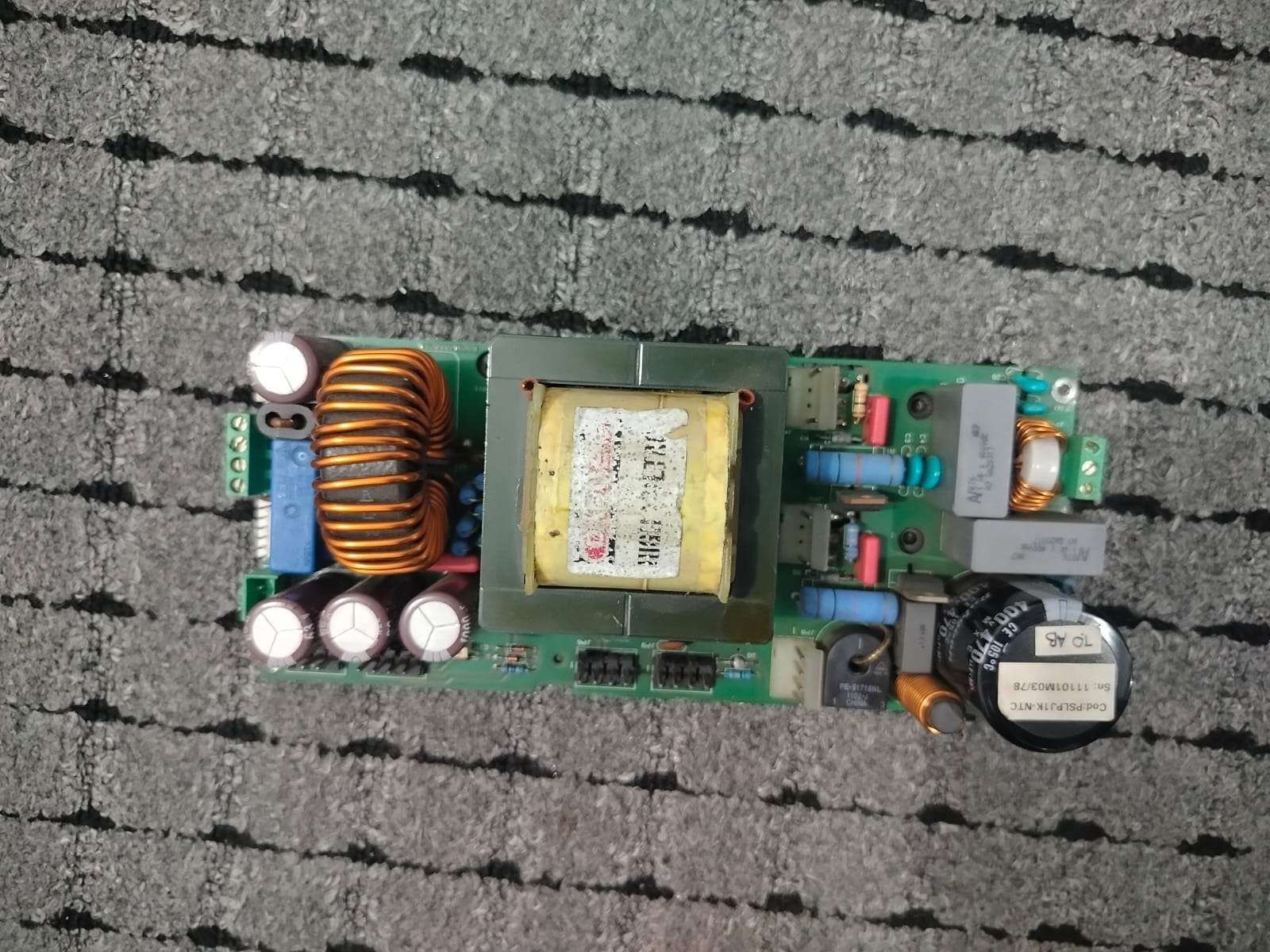

Induktor dan Transformator

Induktor menyimpan energi dalam bentuk medan magnet ketika arus listrik mengalir melaluinya. Komponen ini sering berdampingan dengan kapasitor untuk menyaring frekuensi listrik tertentu. Sementara itu, transformator bertugas mengubah level tegangan sesuai kebutuhan rangkaian.

Sirkuit Terpadu atau IC

Sirkuit terpadu menggabungkan jutaan transistor dan komponen mikro dalam satu kemasan kecil. IC bertindak sebagai otak yang mengolah data dan instruksi pada perangkat modern.

Jenis Papan Sirkuit Berdasarkan Lapisan dan Fleksibilitas

Produsen merancang berbagai variasi papan sirkuit untuk memenuhi kebutuhan industri yang sangat beragam.

• Single sided memiliki jalur tembaga hanya pada satu sisi permukaan papan saja.
• Double sided menyediakan jalur konduktor pada kedua sisi untuk rangkaian yang lebih rumit.
• Multilayer menggabungkan banyak lapisan tembaga untuk mengoptimalkan manfaat PCB pada komputer.
• Flexible PCB menggunakan bahan lentur sehingga bisa ditekuk sesuai bentuk ruang perangkat.

Cara Mengoptimalkan Kinerja Papan Sirkuit

Desain papan sirkuit yang baik harus memperhatikan manajemen panas serta distribusi daya yang merata. Jalur tembaga yang terlalu tipis bisa menyebabkan panas berlebih saat dialiri arus tinggi. Pemasangan komponen penstabil suhu sangat membantu menjaga fungsi PCB agar bertahan dalam jangka panjang. Pemilihan bahan baku bermutu tinggi juga menekan risiko kegagalan sirkuit secara mendadak.

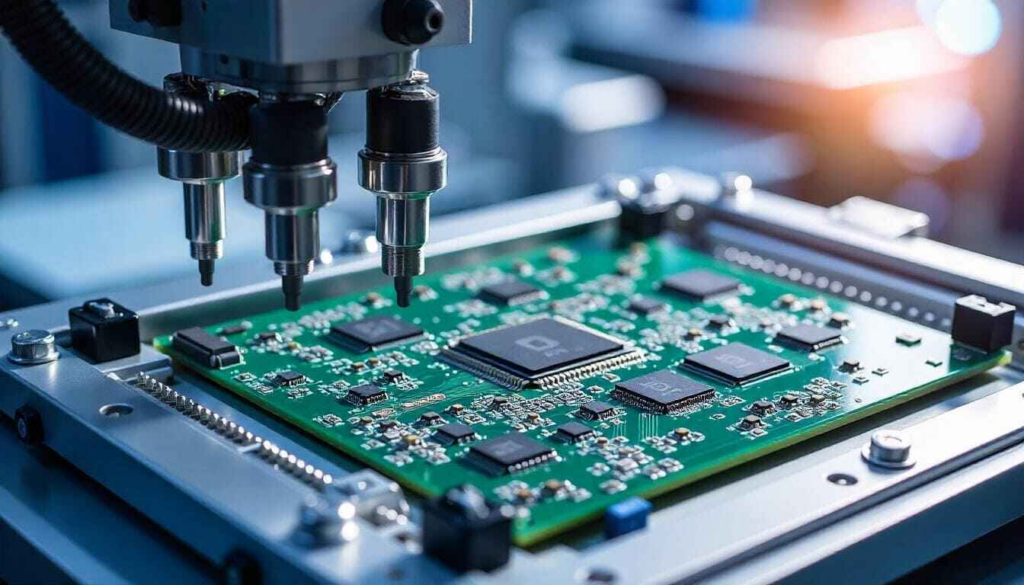

Proses pemeriksaan kualitas menggunakan teknologi pemindaian otomatis kini menjadi standar industri global. Langkah ini memastikan kegunaan PCB tidak terganggu akibat adanya jalur tembaga yang putus. Kesalahan kecil pada jalur sirkuit bisa berakibat fatal bagi seluruh sistem elektronik. Oleh karena itu, pengujian ketat selalu dilakukan sebelum produk meluncur ke pasar.

Inovasi Teknologi Papan Sirkuit di Masa Depan

Tren miniaturisasi membuat ukuran komponen elektronik menjadi makin kecil dari waktu ke waktu. Industri kini mulai menggunakan bahan ramah lingkungan yang lebih mudah didaur ulang. Penggunaan material canggih mampu memaksimalkan kegunaan PCB dalam hal efisiensi daya. Inovasi ini mendukung perkembangan perangkat iot yang makin menjamur di masyarakat.

Kebutuhan jaringan internet cepat juga menuntut desain papan yang sanggup menangani frekuensi tinggi. Para insinyur terus mengembangkan teknik fabrikasi baru untuk meminimalkan gangguan sinyal radio. Pembuatan prototipe kini menjadi jauh lebih cepat berkat bantuan teknologi pencetakan tiga dimensi. Perkembangan pesat ini akan terus meningkatkan fungsi PCB pada berbagai perangkat canggih masa depan.

Peran papan sirkuit cetak sangat mendasar dalam menggerakkan roda kemajuan teknologi modern saat ini. Mulai dari alat kesehatan hingga kendaraan cerdas, semuanya bergantung pada keandalan rangkaian elektronik ini. Pemahaman yang baik mengenai manfaat PCB serta komponen di dalamnya akan membantu kita mengapresiasi cara kerja gawai sehari-hari.
