Jenis-Jenis Komponen Listrik dan Cara Kerjanya dalam Rangkaian

ENSIKLOPEDIA – Jakarta, 5 Desember 2025. Setiap perangkat elektronik di sekitar kita pasti memiliki rangkaian listrik. Rangkaian ini tidak akan bisa bekerja tanpa adanya berbagai macam komponen listrik yang saling terhubung. Jadi, komponen atau elemen listrik adalah elemen esensial yang memastikan arus mengalir sesuai kebutuhan. Mari kita telusuri lebih dalam jenis-jenis elemen kelistrikan ini dan bagaimana mereka bekerja di sistem elektronik.

Memahami Kategori Utama Komponen Listrik

Secara umum, kita bisa membagi elemen listrik menjadi dua kategori besar berdasarkan fungsinya. Pembagian ini memudahkan kita mengidentifikasi peran setiap elemen dalam sebuah sirkuit. Kedua kategori tersebut adalah komponen pasif dan komponen aktif.

Elemen Listrik Pasif: Pengatur Arus dan Energi

Komponen listrik pasif adalah elemen yang tidak membutuhkan daya eksternal untuk beroperasi. Mereka juga tidak bisa menguatkan sinyal listrik. Fungsi utamanya adalah membatasi, menyimpan, dan melepaskan energi.

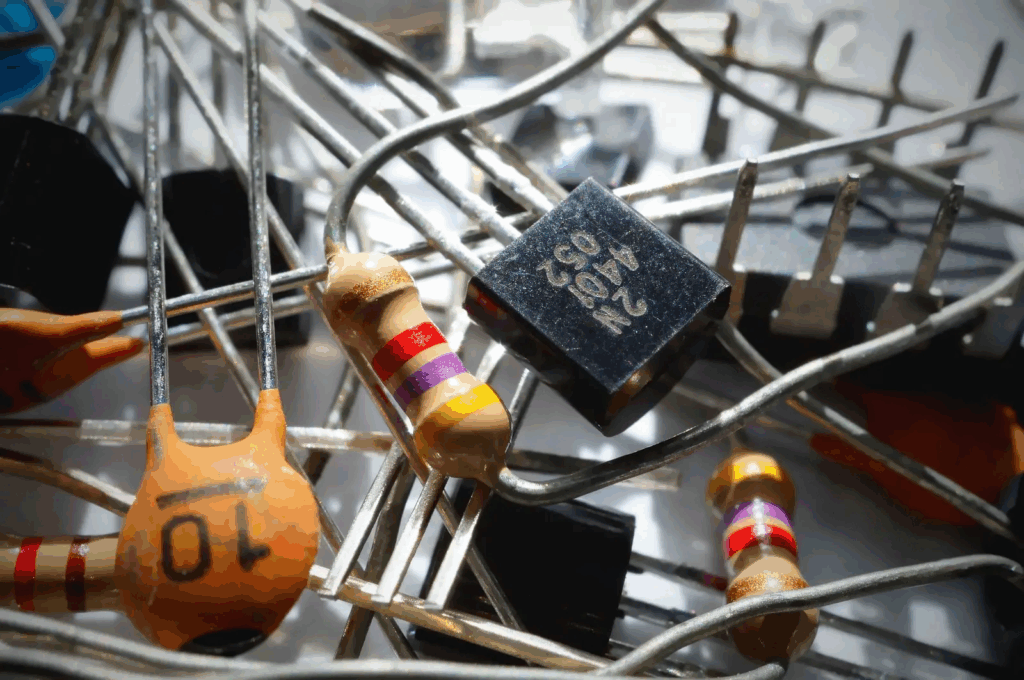

1. Resistor

Resistor bisa kita sebut sebagai “penghambat” dalam sirkuit. Fungsi utama resistor yaitu mengatur besar kecilnya arus listrik pada suatu rangkaian. Resistor membatasi jumlah arus yang mengalir melalui suatu penghantar. Nilai resistansinya diukur dalam satuan ohm ($\Omega$). Selain itu, resistor juga melindungi komponen listrik sensitif lain. Misalnya, resistor mencegah LED dari kerusakan akibat arus berlebihan. Resistor bekerja berdasarkan Hukum Ohm ($V=I \times R$).

2. Kapasitor

Kapasitor, sering juga disebut kondensator, berfungsi menyimpan muatan listrik sementara. Komponen pasif ini mampu menyimpan dan melepaskan energi dalam waktu singkat. Nilai kapasitasnya diukur dalam satuan Farad ($F$). Dalam praktik, kapasitor sering dipakai untuk meratakan tegangan pada catu daya. Kapasitor juga digunakan untuk menyaring sinyal, misalnya memblokir arus DC dan meneruskan arus AC.

3. Induktor

Kumparan atau Induktor merupakan komponen listrik pasif yang menyimpan energi dalam bentuk medan magnet. Induktor menghalangi perubahan arus secara mendadak dalam rangkaian. Nilai induktansinya diukur dalam satuan Henry ($H$). Induktor sangat berguna pada rangkaian penyearah untuk menghilangkan riak (gangguan gelombang). Komponen ini juga sering kita temukan pada trafo (transformator) dan rangkaian osilator.

Tren Komponen Pasif: Pelindung Lonjakan Arus

Data terbaru menunjukkan lonjakan permintaan untuk elemen pelindung sirkuit. Contohnya seperti Varistor Oksida Logam (MOV) dan Termistor PTC/NTC. Varistor sangat efektif melindungi perangkat dari lonjakan arus listrik yang merusak. Termistor, baik PTC maupun NTC, merupakan resistor yang nilainya berubah mengikuti suhu. Termistor sering digunakan untuk perlindungan sirkuit telekomunikasi atau sebagai penekan lonjakan arus.

Elemen Listrik Aktif: Pengendali dan Penguat Sinyal

Berbeda dengan elemen pasif, komponen listrik aktif membutuhkan daya eksternal. Mereka punya kemampuan untuk menguatkan sinyal dan mengendalikan aliran arus. Peran mereka sangat vital dalam membuat rangkaian elektronik menjadi pintar dan dinamis.

1. Dioda

Dioda adalah elemen listrik semikonduktor yang hanya memperbolehkan arus mengalir satu arah. Elemen ini mengalirkan arus dari anoda ke katoda. Diode sering digunakan sebagai penyearah, mengubah arus bolak-balik (AC) menjadi arus searah (DC). Jenis dioda sangat beragam, antara lain:

• Dioda Zener: Berfungsi sebagai regulator atau penstabil tegangan.
• LED (Light Emitting Diode): Dioda yang memancarkan cahaya saat dialiri arus listrik.
• Dioda Foto: Merupakan sensor yang peka terhadap cahaya.

2. Transistor

Transistor adalah salah satu komponen listrik aktif yang paling revolusioner. Fungsi utamanya adalah sebagai penguat sinyal atau saklar elektronik. Transistor dibuat dari bahan semikonduktor seperti silikon. Komponen ini memiliki kemampuan untuk mengendalikan arus yang lebih besar dengan arus input kecil. Transistor bekerja seperti keran air yang dapat mengatur aliran.

• Transistor BJT (Bipolar Junction Transistor): Bekerja berdasarkan arus input.
• Transistor FET (Field-Effect Transistor): Bekerja berdasarkan tegangan di terminal Gerbang (Gate).

3. IC (Integrated Circuit)

Integrated Circuit atau IC adalah gabungan banyak komponen listrik aktif dan pasif dalam satu chip silikon. IC memungkinkan rangkaian yang rumit menjadi ringkas. Salah satu IC yang sangat populer di kalangan penghobi elektronik adalah NE555P Timer IC. IC serbaguna ini dirancang untuk menghasilkan penundaan waktu yang sangat tepat. Popularitas IC Timer 555 tetap tinggi, meskipun mikrokontroler modern menawarkan solusi timing yang lebih canggih.

Elemen Listrik Lain dalam Instalasi

Selain elemen elektronika dasar, ada juga komponen listrik yang umum dalam instalasi rumah atau gedung. Elemen-elemen ini memastikan keamanan dan distribusi daya.

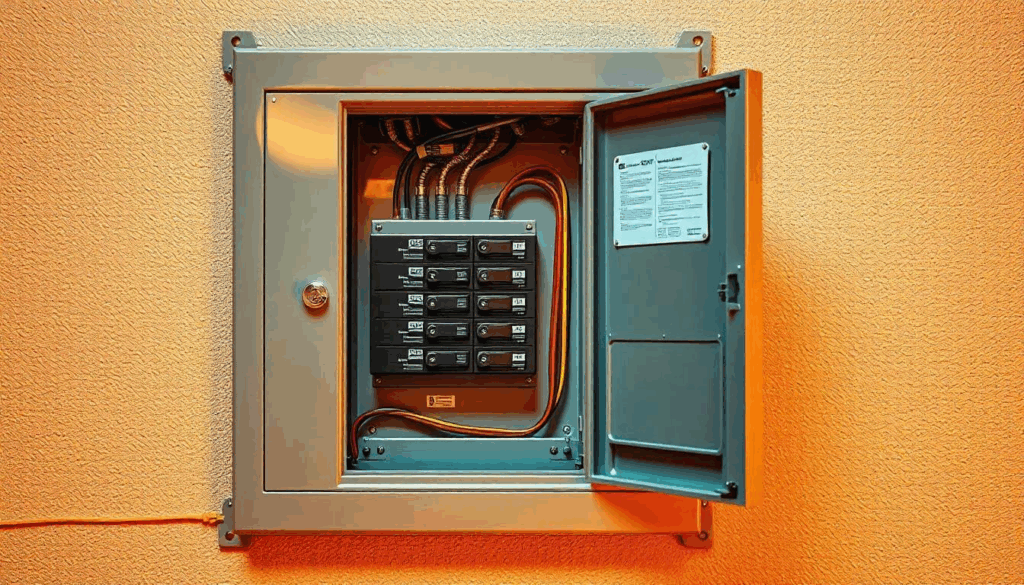

Sistem Proteksi dan Kontrol

Beberapa elemen kunci dalam instalasi meliputi:

• Sakelar: Berfungsi untuk memutuskan dan menghubungkan aliran arus listrik. Sakelar memungkinkan Anda mengendalikan penggunaan listrik.
• Kabel Listrik: Penghantar yang tugasnya mengalirkan arus dari sumber ke perangkat.
• Stop Kontak: Menyediakan titik akses bagi perangkat elektronik untuk mengambil daya dari sumber.
• Circuit Breaker (CB): Berfungsi sebagai pengaman. CB akan memutus aliran listrik secara otomatis saat terjadi gangguan atau kelebihan beban.

Pemahaman mengenai berbagai komponen listrik ini sangat penting. Setiap elemen memiliki peran khusus yang tak tergantikan dalam memastikan suatu rangkaian berfungsi optimal. Dari yang paling sederhana seperti resistor hingga IC yang kompleks, semua bekerja sama mengendalikan energi.
